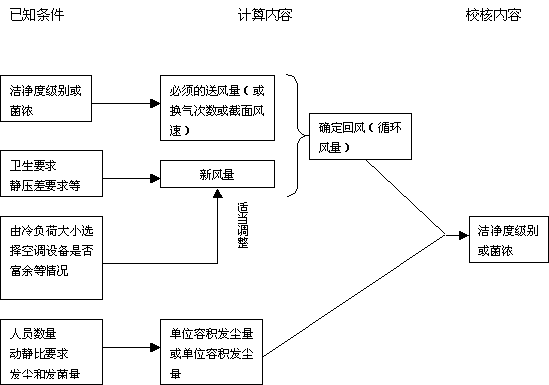

無塵室送風量計算主要是指在已知潔凈級別或允許菌濃等條件下計算風量,其步驟是:
一、正壓無塵室送風量QⅠ計算
1.亂流無塵室送風量計算Q1-1
亂流無塵室——1000級、10000級、100000級、300000級的潔凈室,送風量是以換氣次數為準來計算的:
QⅠ-1=KV

式中:K——換氣次數;
V——無塵室凈體積;
N——非單向流無塵室穩定含塵濃度;
G——無塵室內單位體積發塵量;
M——室外空氣含塵濃度;
S——回風量與送風量之比;
ηH——回風通路上過濾器的總效率;
ηX——新風通路上過濾器的總效率。

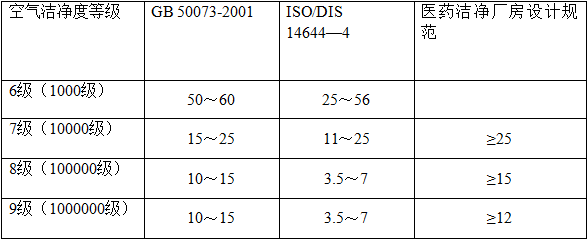

實際工程計算中換氣次數K很難用以上公式計算,一般均采用經驗換氣次數。在各國的潔凈室標準中,相同級別的非單向流潔凈室的經驗換氣次數并不相同。我國《潔凈廠房設計規范》(GB 50073-2001)中明確規定了不同級別的非單向流潔凈室潔凈送風量計算所需的經驗換氣次數,見下表:

注:① 換氣次數適用于層高小于4.0m的無塵室。
② 室內人數少、熱源小時,宜采用下限值。
③ 大于100000級的潔凈室換氣次數不小于12次。
